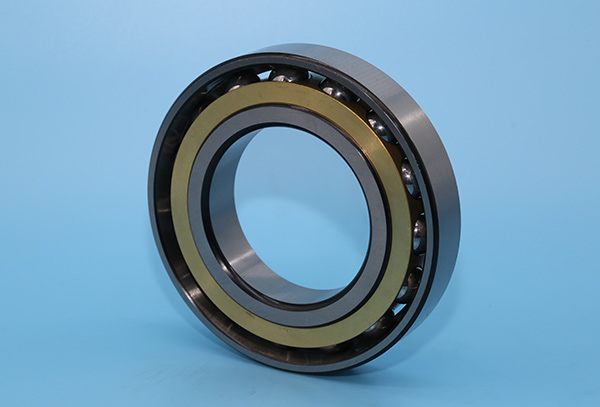

角接触球轴承

      LYC角接触球轴承又称角接触向心推力球轴承。此类轴承特别适于同时承受径向和轴向载荷的场合，也可以用于承受纯轴向载荷的场合，且允许有较高的转速运转。

      该类轴承所承受的轴向载荷的大小随接触角的大小而变化，接触角越大，轴承所能承受的轴向载荷也越大。

      接触角的定义是，在垂直于轴承轴线的径向平面内，钢球和滚道接触点的连线(或法线)与垂直于轴承轴线的径向平面之间的夹角。如图1所示。

图1

      单列角接触球轴承允许角度误差的能力有限。内外圈之间的角度误差取决于轴承运转中的径向游隙、轴承的尺寸、内部结构，以及作用在轴承上的力或力矩。但由于这些因素之间的关系很复杂，目前，还无法给出一个具体数。

      成对安装(或双列角接触球轴承)的轴承，尤其是背对背配置，在游隙较小时，一旦内外圈之间产生角度误差， 会导致钢球、保持架承受附加载荷，并缩短轴承的工作寿命。任何的角度误差会引起轴承噪声的增加。

单列角接触球轴承

单列安装
      当单列承受纯径向载荷时，轴承内部将会产生一个轴向分力，此时，需要有一个等量的反向作用力来与之平衡。通常采用两个相同结构的单列角接触球轴承相对安装(见图2)。

      单列角接触球轴承只能承受-个方向的轴向载荷。主要用于每个支承只有一个轴承的配置方式。

      LYC单列角接触球轴承的结构有可分离型和不可分离型两种形式。可分离型(套圈有锁口)轴承的接触角为15”，不可分离型轴承的分别有15”、 25°或40°三种接触角。可分离型角接触球轴承根据内部结构不同又分为内圈分固里有圈分离型两种。

      接触角为40*的角接触球轴承可以承受很大的轴向载荷，该轴承结构为不可分离型轴承，内外圈两则的肩部设计为高低不一是为了装入更多的钢球，以提高轴承的载荷能力。

成对安装

      在很多使用场合，单列角接触球轴承是以成对配置或多联(三联、四联或多联组合)配置的方式向顾客提供。

      LYC成对安装的角接触球轴承是经过特殊加工的。当轴承彼此紧靠安装时，任何一种组配方式都可以达到预定的内部游際和预紧，以及均匀的载荷分布，故无需进行调整。

      成对安装的角接触球轴承主要应用在:当单个角接触球轴承的载荷承载能力不足，或当承受轴(径)向联合载荷，以及有两个方向上的轴向载荷时。

      LYC成对安装的角接触球轴承配置方式有三种，即背对背、面对面和串联配置。

      串联配置(见图3a)，两个轴承的载荷(压力)线在轴承的同侧与轴线相交，径向和轴向载荷由两个轴承平均分担。串联配置仅能承受一个方向的轴向载荷。

      背对背配置(见图3b)，两个轴承的载荷(压力)线分开在轴承的两侧与轴线相交。背对背配置可以承受两个方向的轴向载荷，但每个轴承仅能承受一个方向的轴向载荷。由于背对背配置的压力作用点间距大，因此，刚性较大，并可以承受倾覆力矩。

      面对面配置(见图3c)，两个轴承的载荷(压力)线交叉后与轴线相交。面对面配置可以承受两个方向的轴向载荷，但每个轴承仅能承受-个方向的轴向载荷。刚性比背对背配置低，不适合用于承受倾覆力矩。

三(四)点接触球轴承

      三(四)点接触球轴承是具有双半内圈或双半外圈的单列角接触球轴承，属可分离型结构。这种轴承具有成对安装轴承的应用特性，可以承受双向轴向载荷和限制两个方向的轴向位移，但比同规格的双列角接触球轴承占用的轴向空间更少。由于具有双半内圈(或外圈)，装入钢球数量增多，故具有较大的承载能力。轴承的安装和拆卸也非常方便。

双列角接触球轴承

      双列角接触球轴承的设计基本上与单列角接触球轴承相同。但轴向尺寸相对较小，双列角接触球轴承具有较好的刚性，可以承受双向轴向载荷，同时也可以承受一定的倾覆力矩， 其使用效果与背对背配置的两个单列角接触球轴承相似。

      双列角接触球轴承有一一个外圈和两个内圈组成。

      LYC还可以为顾客提供其它结构形式的角接触球轴承，如密封( 和防尘盖)角接触球轴承、外圈带止动槽的角接触球轴承等多种产品，但由于结构较多，无法一一在本样本中罗列，若顾客需要，可向LYC技术部门咨询。

      LYC还可以为顾客新设计制造符合顾客个性化要求的其它角接触球轴承类型产品。

保持架

      LYC角接触球轴承保持架有钢板冲压、玻璃纤维增强聚尼龙66和车制实体保持架等不同结构形式。实体保持架多采用黄铜、青铜、各种轻合金或酚醛层压布管(胶木)等制造。当角接触球轴承用作高速主轴轴承时，一般采用酚醛层压布管制成保持架。不同材料保持架在后置代号中有所表示，内容可见本样本“轴承材料”章节介绍。

成对安装轴承的载荷能力

      产品表中的基本额定载荷仅适用于单个轴承安装。对于成对安装的轴承应按以下数据:

      基本额定动载荷:

      串联配置  CR=2C

      背对背或面对面及其它配置  CR= 1.62C

      基本额定静载荷:

      Com=2Co

      成对安装轴承的转速

      产品表中的轴承极限(参考)转速仅适用于单个轴承安装。对于成对安装的轴承可按0.8倍的单个轴承极限(参考)转速。

最小载荷

      为了保证轴承获得良好的运转状态，角接触球轴承必须施加一定量的最小载荷，尤其是对高速、高加速度，或在载荷方向有频繁变化的条件下工作。因为，这些工况条件，球和保持架的惯性力以及润滑剂内的摩擦将对轴承的滚动、旋转精度产生不良影响，在球和滚道之间有可能会产生对轴承有害的滑动运动。

      单个角接触球轴承所需的最小载荷F.。可用以下公式进行估算：

      对于面对面或背对背配置的轴承

      式中

      Frmin-最小径向载荷，N

      Famin一  最小径向载荷，N

      Co一轴承额定静载荷，N

      v-运转温度下的润滑油粘度，mm²/s
      n一  转速，r/min
      da一轴承平均直径，d.=0O. 5(d+D)，mm

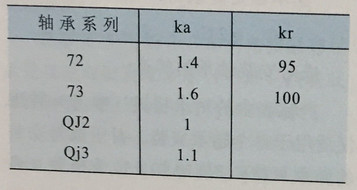

      ka-最小轴向载荷系数，见表1

      kr-最小径向载荷系数，见表1

      在低温状态下启动或润滑剂粘度很高的情况下，可能需要更大的最小载荷。通常情况下，轴承支承件本身的重量加上轴承所承受的载荷，已经超过所需的最小载荷。若尚未达到最小载荷，该类轴承必须施以额外的径向载荷，以满足最小载荷的要求。单列或串联配置的角接触球轴承，一般可以通过调整内外圈的相对位置或使用弹簧来施加轴向预紧。

尺寸、公差、游隙
      LYC角接触球轴承的外形尺寸符合GB/T 273.3《滚动轴承向心轴承外形尺寸总方案》、GB/T 292《滚动轴承角接触球轴承外形尺寸》、GB/T 294《滚动轴承三点和四点角接触球轴承外形尺寸》、GB/T 296《滚动轴承双列角接触球轴承外形尺寸》等的规定。

      LYC角接触球轴承的公差符合GB/T307.1《滚动轴承向心轴承公差》等标准的规定。

      LYC角接触球轴承的游除由轴承企 业内部标准控制。

      LYC角接触球轴承的尺寸公差等级一般按P0级(普通级)制造，若顾客对尺寸、 公差、 游隙有其它特殊要求时(含非标准)，LYC可提供相应的产品。

当量动载荷

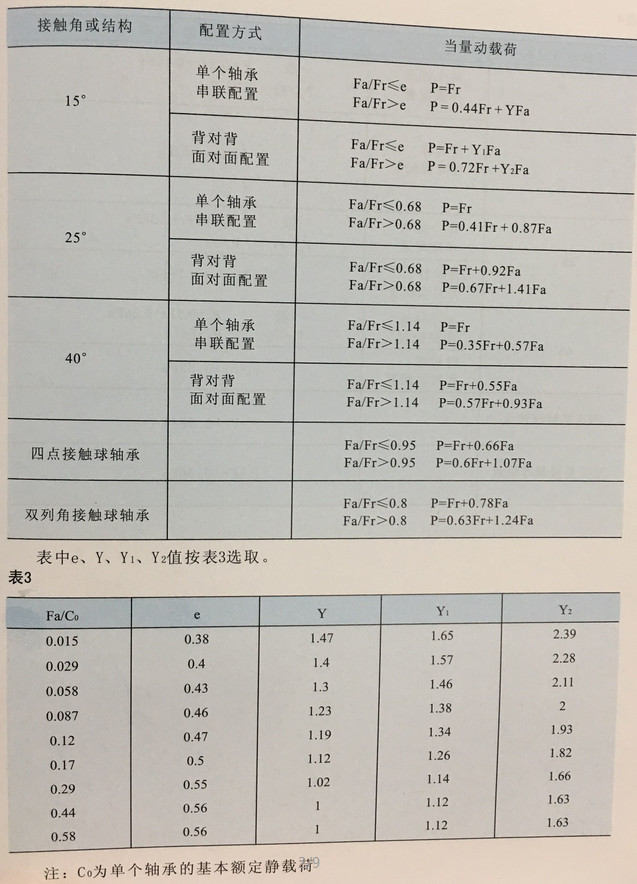

      角接触球轴承的当量动载荷根据不同结构和不同接触角按表2计算：
表2

当量静载荷

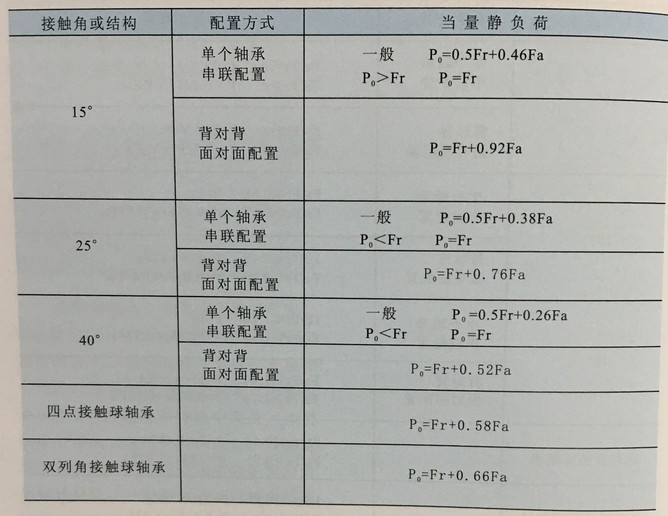

      角接触球轴承的当量静载荷根据不同结构和不同接触角按表4计算：

表4
