产品详细

18

产品名称: 推力滚子轴承

发布日期: 2019-02-20

点击数: 1456

询价: 点击产品询价

二维码:

简述:

产品详情

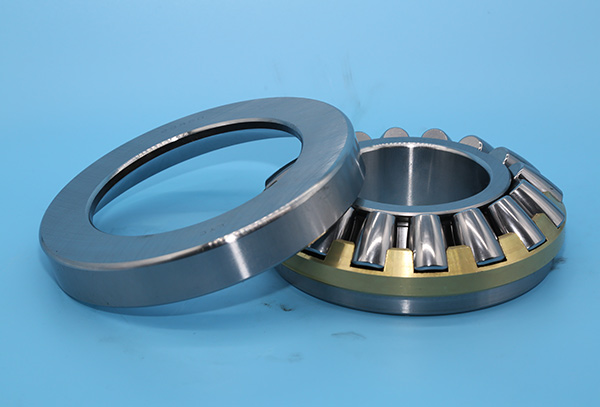

推力滚子轴承

      LYC推力滚子轴承多数属于分离型轴承,安装拆卸方便。轴承的刚性较大,而且占用空间小,能够承受较大的轴向载荷和一定量的冲击载荷,  常用于推力球轴承载荷能力不足的工作场合。但该结构轴承允许的转速相对较低。

      LYC推力滚子轴承根据结构不同可分为推力圆柱滚子轴承、推力球面滚子轴承、推力圆锥滚子轴承和推力滚针轴承等。

推力圆柱滚子轴承

      LYC推力圆柱滚子轴承根据轴承滚子列数分为单列圆柱滚子轴承和双列圆柱滚子轴承。

      单列推力圆柱滚子轴承可承受单方向轴向载荷和限制一个方向的轴向位移。双列推力圆柱滚子轴承可承受双向的轴向载荷和限制两个方向的轴向位移。推力圆锥滚子轴承

      LYC推力圆锥滚子轴承内外滚道为锥形,滚动体亦为锥形滚子,其三者的延长线交汇于轴承的轴心线的同一点。因此,运动摩擦相对其它推力滚子轴承要小。

      推力圆锥滚子轴承不允许轴与轴承座有角度误差。

推力滚针轴承

      LYC推力滚针轴承的性能与推力圆柱滚子轴承相似。但比推力圆柱滚子轴承的轴向尺寸小,且载荷能力大。由于滚针的长度较长,因此,摩擦较大,转速也较低。

推力滚针轴承根根据轴承滚子列数分为单向浪针轴承双向浪针轴求。单向推 力滚针轴承可承受单向输向载荷和限制一个方向的轴向位移。

      双向推力滚针轴承可!承受双向轴向载荷和限制两个方向的轴向位移。

      推力滚针轴承安装时不允许有角度误差。

      LYC还可以为顾客提供其它结构形式的推力滚子轴承,如双列推力圆柱滚子轴承、带外罩的推力滚子轴承、带平垫圈的推力滚子轴承、无套圈推力圆柱滚子轴承等多种产品,但由于结构较多,无法在本样本中罗列, 若顾客需要,可向LYC技术部门咨询。

LYC还可以 为顾客新设计制造符合顾客个性化要求的其它推力滚子轴承结构类型产品。但由于结构较多,无法一-”在本样本中罗列,若顾客需要,可向LYC技术部门咨询。

保持架

      LYC推力滚子轴承的保持架一般采用钢板冲压保持架,也有车制钢制、黄铜实体保持架,以及玻璃纤维增强尼龙66等工程塑料保持架。不同材料保持架在后置代号中有所表示,内容可见本样本“轴承材料”章节介绍。

最小载荷

      为了保证轴承获得良好的运转状态,推力滚子轴承必须施加一 定量的最小载荷,尤其是对高速、高加速度,或在载荷方向有频繁变化的条件下工作。因为,这些工况条件,滚动体和保持架的惯性力以及润滑剂内的摩擦将对轴承的滚动、旋转精度产生不良影响,在滚动体和滚道之间有可能会产生对轴承有害的滑动运动。

      推力滚子轴承所需的最小轴向载荷F.可用以下公式进行估算:

      推力圆柱滚子轴承

      推力球面滚子轴承

      式中

      A -最小载荷常数,见轴承尺寸表n一轴承转速,r/min

      Fr-联合载荷时的径向载荷,kNCo一轴承基本额定静载荷,kN

      在低温状态下启动或润滑剂粘度很高的情况下,可能需要更大的最小载荷。通常情况下,轴承支承件本身的重量加上轴承所承受的载荷,已经超过所需的最小载荷。若尚未达到最小载荷,该结构轴承必须施以额外的轴向载荷,以满足最小载荷的要求。在推力滚子轴承的应用中,--般可以使用弹簧等来施加轴向预紧。

尺寸、公差

      LYC标准推力滚子轴承的外形尺寸符合GB/T273.2《滚动轴承推力轴承外形尺寸总方案》、GB/T 4663《滚动轴承推力圆柱滚子轴承外形尺寸》、GB/T 5859《滚动轴承推力调心滚子轴承外形尺寸》等的规定。

      LYC标准推力滚子轴承的公差符合GB/T307. 4《滚动轴承推力轴承公差》、JB/T 7750《滚动轴承推力调心滚子轴承技术条件》、JB/T 7751《滚动轴承推力圆锥滚子轴承》等的规定。

      LYC标准推力滚子轴承的尺寸公差等级一般按P0级(普通级),若顾客对尺寸、公差有其它特殊要求时(含非标准),LYC可提供相应的产品。


当量动载荷

      对于承受动态载荷的推力滚子轴承,其当量动载荷可按以下方法进行计算:

α= 90°  P= Fa

α≠90°  P= XFr+ YFa

单向轴承

      Fa/Fr>e X= tanaY=1

      e= 1.5tana

双向轴承

      Fa/Fr≤e X=1. 5tana Y = 0.67

      e= 1.5tanα

      Fa/Fr>e X= tana  Y=1

      e= 1.5tanα

当量静载荷

      对于承受静态载荷的推力滚子轴承,其当量静载荷可按以下方法进行计算:

α= 90°  P0= Fa

α≠90° P0= Fa+ 2.3Fr. tanα

式中

      Fa-径向载荷,N

      Fr -轴向载荷,N

      α-接触角

      X-径向载荷系数

      Y-轴向载荷系数
